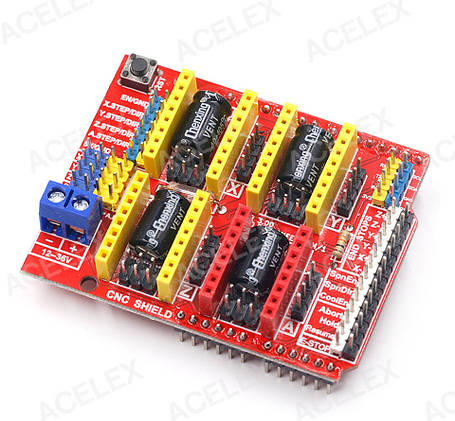

ARDUINO CNC SHIELD A4988 управління міні ЧПУ, 3Д принтером кроковими двигунами, фото 2
ARDUINO CNC SHIELD A4988 управління міні ЧПУ, 3Д принтером кроковими двигунами, фото 2
Опис
Характеристики
Інформація для замовлення

Детальніше за посиланням: https://stack.in.ua/g101593860-drajvera-dlya-dvigatelej

Опис: Щит CNC v3.0 для числового програмного керування застосовується для створення на основу Ардуїнов Уно( або аналогічних контролерів з схожим «форм-фактором» верстатів які можуть керувати: 3D-принтерами, гравировальными і фрезерними машинами, а так само робити гравіювання лазером. т. п. Шилд працює з Ардуїнов і драйверами двигунів з допомогою програми Arduino GRBL.

Програмне забезпечення обмінюється інформацією з «залізом» за допомогою G-кодів. Плата розширення CNC Shield v3.0 для Arduino UNO створена, щоб на її основі можна створити CNC машини (ЧПУ верстати): 3D принтер (необхідно реле для нагріву хотэнда і столу); Гравірувальний роутер; Фрезерний роутер; Лазерний роутер. Схема Плата розширення може працювати з драйверами двигунів A4988 або DRV8825 за допомогою прошивки GRBL. Для роботи CNC Shield необхідно: Вставити драйвери в жовті слоти.

Драйвери A4988 або DRV8825 вставляються по різному будьте УВАЖНІ!!! Налаштувати струми двигунів, згідно струмів крокових двигунів (регулятор на драйвері і вольтметр); Встановити перемички, які входять в комплект поставки, в червоні контакти М0, М1, М2, для визначення режиму роботи драйвера згідно таблиці; Підключити до USB ПК і залити прошивку GRBL. CNC Shield має чотири слота для підключення чотирьох драйверів двигунів.

Слоти, позначені жовтим кольором, відповідають за осі X, Y, Z, червоний слот за вісь A. Вісь A може дублювати одну з осей X, Y, Z з допомогою додаткового двигуна і драйвера.

Тобто вхідний сигнал приходить однаковий, а драйвери і крокові двигуни різні, але рухаються однаково. У RAMPS влаштовано інакше (наприклад вісь Z), у нього один драйвер і дві пари контактів. Драйвер один, два мотора. Наприклад вісь A може бути використана для двигуна екструдера у разі 3D-принтера. Для налаштування дублювання осей X, Y, Z на платі є контакти, позначені X, Y, Z, D12, D13, які необхідно замкнути перемичками з комплекту.

Колодка D12 замикається для керування кроком.

Колодка D13 замикається для керування напрямком обертання.

Напрямок обертання двигуна змінюється шляхом зміни контактів двигуна або зміна маски в прошивки.

Міняються місцями контакти B - B+. На платі CNC Shield є контакти для підключення: Аварійної кнопки зупинки (E-STOP); Кнопка паузи (Hold); Кнопка продовження (Resume); Кнопка повернення на вихідну позицію (Abort); Включення шпинделя (SpnEn); Напрямки шпинделя (SpnDir); Включення подачі охолодження (CoolEn); Кінцевики (X+ X - Y+ Y - Z+ Z). Як це працює? Ми заливаємо в Arduino готову прошивку (GRBL), як є.

В ній нічого міняти не треба.

Всі налаштування здійснюються в консолі ПО (Universal-G-Code-Sender). Прошивка (GRBL) всередині контролера обмінюється інформацією з ПК за допомогою G-кодів. ПК з програми управління (Universal-G-Code-Sender) , через USB-порт ПК посилає на COM порт ARDUINO рядки з GCODE формату G91 G1 X10 Y10 F3000.

Основні атрибути
Виробник CNMAWAY
Країна виробникКитай
СтанНовий
ТипМодуль
  • Ціна: 116 грн
