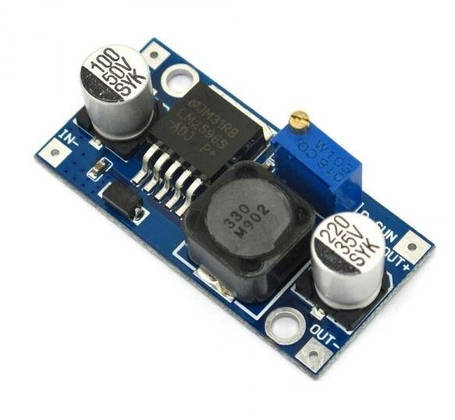

Понижуючий перетворювач LM2596S DC-DC, фото 2
Понижуючий перетворювач LM2596S DC-DC, фото 2
Опис
Характеристики
Інформація для замовлення

Детальніше за посиланням: https://stack.in.ua/g101593852-bloki-pitaniya

Модуль понижуючий регульований перетворювач LM2596S призначений для зміни вихідної напруги в діапазоні від 1,25 до 35 Ст. Модуль можна використовувати як блок живлення, джерело живлення для пристроїв, акумуляторів, для живлення потужних світлодіодів і т. д.
Плата модуля спроектована на основі мікросхеми LM2596, підлаштування резистора, твердотільних (полімерних) конденсаторів і інших допоміжних електронних компонентів. Мікросхема LM2596 являє собою понижуючий імпульсний перетворювач напруги, який має 8 висновків і виконаний в корпусі «TO-263». Наявність твердотілих конденсаторів забезпечує якісне перетворення напруги і збільшує термін служби конвертера. Максимальне значення струму навантаження без додаткового охолодження становить 2 А. При наявності вихідної потужності, що перевищує значення 10 Вт, необхідно встановити радіатор. Тепловідвід кріпиться до корпусу мікросхеми. Після підключення додаткового охолодження сила струму навантаження може досягати до 3 А, а вихідна потужність 15 Вт. Коефіцієнт корисної дії (ККД) перетворювача може становити до 92%. Регулювання вихідної напруги перетворювача напруги здійснюється за допомогою підлаштування резистора.

Мікросхема має захист від КЗ (короткого замикання) і перегріву (спрацьовує при 150 °C). Також має обмеження сили струму на виході.

Джерело живлення і навантаження підключаються до плати перетворювача за допомогою 4 металізованих отворів:


IN+: вхідна напруга 4,5 - 40 В
IN-: «земля»
OUT+: вихідна напруга 1,5 - 35 В
OUT-: загальний провід навантаження


Подається живлення від зовнішнього джерела живлення. Діапазон вхідної напруги складає від 4,5 до 40 В, а вихідної напруги постійного струму від 1,25 до 35 Ст.



Технічні характеристики модуля:


Мікросхема LM2596
Вхідна напруга, В 4,5 ... 40
Вихідна напруга, В 1,5 ... 35
Частота перетворення, кГц 150
ККД, % 92
Робочий діапазон температур, °C -40 ... +125
Вихідний струм, А 3 (2 без додаткового охолодження)
Вихідна потужність, Вт 15 (10 без додаткового охолодження)

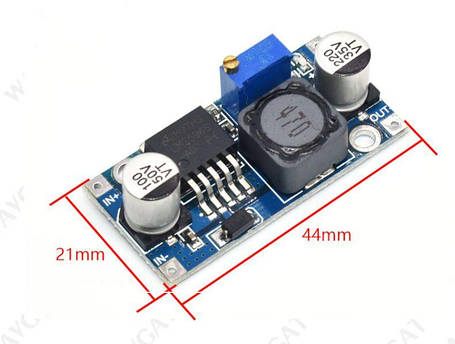

Розміри модуля, мм 45 х 21





Основні
Країна виробникКитай
Тип корпусуНезакритий
Тип стабілізаціїЗа напругою
Тип охолодженняПасивний
СтанНовий
  • Ціна: 26 грн
