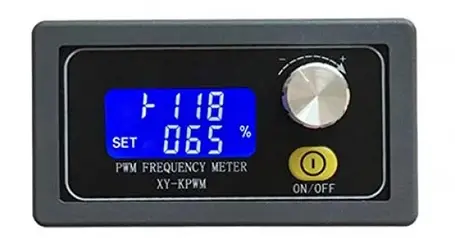

ШИМ генератор програмований з дисплеєм, XY-KPWM на панель, фото 2
ШИМ генератор програмований з дисплеєм, XY-KPWM на панель, фото 3
ШИМ генератор програмований з дисплеєм, XY-KPWM на панель, фото 2
ШИМ генератор програмований з дисплеєм, XY-KPWM на панель, фото 2
ШИМ генератор програмований з дисплеєм, XY-KPWM на панель, фото 3
Опис
Характеристики
Інформація для замовлення

Поновлена версія PWM генератора сигналів ШИМ вимірювач частоти XY-PWM1 робочий цикл регулює квадратний хвильовий вимірювач.
По моделі є багато інформації на ютубі і в гуглі.
Перевод мануала виробника:
Основні особливості
1. Подвійний режим регулювання, 0.1% кроку робочого циклу в прекрасному режимі.
2 ЖК-екран чітко показує частоту і робочий цикл.
3) За допомогою потенціометра датчика для встановлення частоти і робочого циклу окремо.
4. Функціональність блокування для запобігання неправильному використанню;
5. Широкий діапазон частот, висока точність;
6 Підтримка послідовного зв' язку, рівень TTL.
7 Є кнопка ВКЛ/ВИКЛ для керування вихідним сигналом ВКЛ/ВИКЛ.
8 Інтегровна панель виріза/відчинки: 76x40 мм
Технічні параметри
1. Робочі навантаження: 3,3 - 30V;
 2. Діапазон частот: Звичайний режим регулювання: 1 Гц - 150 кГц режим тонкої регулювання: 1 Гц -15 кГц

3. Точність частоти: точність у кожному діапазоні становить близько 2%

 4. Вихідний струм може бути приблизно 5 - 30 мА;

5 Вихідна Амплітуда: амплітуда ШИМ дорівнює напруженості харчування.
6. Температура навколишнього середовища: -20 + 70 град. Цельсія
Призначення:
1. Використовуйте як генератор сигналів квадратної хвилі, генеруйте квадратний хвильовий сигнал для експериментальної розробки і використання;

2. Використовується для створення квадратного хвильового сигналу, який контролює драйвер двигуна;

 3. Вихідний Персональний Пульс для MCU використання;

 4. Вихідний регулюючий пульс, поправляйтеся відповідною схемою (PWM затемнити швидкість та інші програми).

 Коригування режиму

 ПWM вихід, встановіть частоту і робочий цикл незалежно.

Звичайний режим регулювання:
- Діапазон частот: 1 Гц -150 кГц цикл: 000 -100%, крок регулювання робочого циклу 1%;

Режим тонкого виправлення:
Діапазон частот: 1 Гц -15 кГц Робочий цикл: 00,0 - 100%, крок регулювання робочого циклу 0.1 відсоток.
Кнопка ВКЛ/ВИКЛ: вихід сигналу ВКЛ. Або ВИКЛ., вихід, вихід ВКЛ./ВИКЛ. Не для того, щоб вимкнути екран або лічильник.

 Частотний вихід має чотири діапазони, автоматичне перемикання:

 1. XXX (без коми): мін. Одиниця виміру 1 Гц, діапазон значень 1 Гц - 999 Гц;

 2. X.X (знака після коми на свято ста) Мін. 0,01 кГц, модельний ряд 1,00 кГц - 9,99 кГц;

3. X.X (знака після коми в десять): мін. 0,1 кГц; Діапазон значень 10,0 кГц -99,9 кГц

 4. X.X (Дісячна точка в десять сотень): хв. Одиниця виміру 1 кГц; Діапазон значень 1 кГц - 150 кГц
Приклад показу частоти:
100 показує PWM вихід 100 Гц імпульсу;

1,01 показує PWM вихід 1,01 K імпульсу;
54,1 показує, що вихід Шім має Пульс 54,1 кГц;

 1.24 означає, що PWM вихід 124 кГц імпульсу;

Діапазон робочих циклів: 0 - 100%.
Всі параметри налаштування автоматично зберігаються у чехол вимикання живлення.

Обертання ручки Керування

HPWM XY1 PWM генератор сигналів вихід і робочий цикл відрегульовані через роторний кодувальник. Його вихід змінюється разом зі швидкістю обертання ручки.

 Тут ви можете налаштувати типові параметри, наведіть на них вказівник миші і клацніть лівою кнопкою миші і клацніть лівою кнопкою миші, щоб змінити частоту вихідного циклу.

Тривале клацання протягом двох секунд, він може блокувати генератор pwm meter.

 Тривале клацання 5 секунд, користувач може перемикати режим налаштування між нормальним режимом налаштування і режимом тонкого виправлення. Дуже зручне керування, автоматичне збереження параметрів, відсутність втрати даних.

Послідовний порт зв’ язку:
Стандартні зв'язки: 9600 bps
Біт даних: 8
Стоп-біт: 1
Контрольна цифра: немає
Керування потоком: немає
 1: встановіть значення частоти ШиМ
"F101": встановіть частоту до 101 Гц (001 до 999)

 "F1.05": Установите частоту до 1,05 кГц (1,00 - 9,99)

 "F10.5": встановіть частоту до 10,5 кГц (10,0- 99,9)

"F1.0.5": Установите частоту до 105 кГц (1.0.0 - 1.5.0)

Зауваження: у режимі тонкого виправлення максимальної частоти є 15,0 кГц
2. Встановити робочий цикл ШИМ
Звичайний режим регулювання:
DXXX: Встановіть робочий цикл PWM на XXX; (001 - 100)

 Наприклад, D050, встановіть PWM 50 відсотків робочих циклів
Режим тонкого виправлення:
DX X.X: Встановіть робочий цикл ШИМ на X.X; (0,1 -100)
Наприклад, D20.8, встановіть цикл PWM 20.8%
3. Будь ласка, прочитайте інформацію про параметри
Відправте рядок « прочитання», щоб прочитати дані налаштування.
4. Змінити режим налаштування
« MODE0»: звичайний режим регулювання

« MODE1»: режим тонкого виправлення
Набір успішно повертається: вниз

Основні
Виробник CNMAWAY
Країна виробникКитай
СтанНовий
Тип блоку живлення Імпульсний
  • Ціна: 331,20 грн
