На данному модулі напруга на виході не може перевищувати напруги джерела живлення!

Модуль знижуючий регульований перетворювач LM2596 призначений для зміни вихідної напруги в діапазоні від 1,25 до 35 В. Модуль можна використовувати як блок живлення, джерело живлення для пристроїв, акумуляторів, для живлення потужних світлодіодів і т.д.

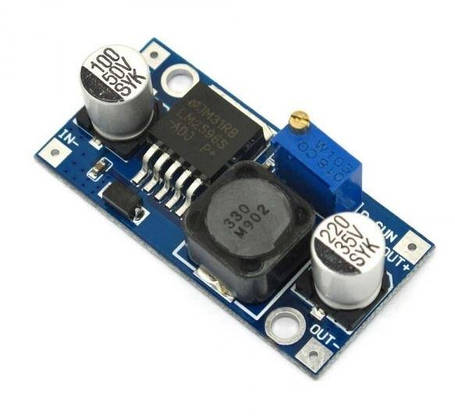

Плата модуля спроектована на основі мікросхеми LM2596S, підстроювального резистора, твердотільних (полімерних) конденсаторів та інших допоміжних електронних компонентів. Мікросхема LM2596S являє собою понижувальний імпульсний перетворювач напруги, який має 8 виводів. Наявність твердотільних конденсаторів забезпечує якісне перетворення напруги та збільшує термін служби конвертера. Максимальне значення струму навантаження без додаткового охолодження становить 2 А. За наявності вихідної потужності, яка перевищує значення 10 Вт, необхідно встановити радіатор. Тепловідведення кріпиться до корпусу мікросхеми. Після підключення додаткового охолодження сила струму навантаження може досягати 3 А, а вихідна потужність до 15 Вт. Коефіцієнт корисної дії (ККД) перетворювача може становити до 92%. Регулювання вихідної напруги конвертера напруги здійснюється за допомогою підстроювального резистора.

Мікросхема має захист від КЗ (короткого замикання) та перегріву (спрацьовує за 150 °C). Також має обмеження сили струму на виході.

Джерело живлення та навантаження підключаються до плати перетворювача за допомогою 4 металізованих отворів:

IN+: вхідна напруга 4,5 - 40 В
IN-: «земля»
OUT+: вихідна напруга 1,5 - 35 В
OUT-: загальний провід навантаження

Подається живлення від зовнішнього джерела живлення. Діапазон вхідної напруги становить від 4,5 до 40, а вихідної напруги постійного струму від 1,25 до 35 В.

Технічні характеристики модуля:

Мікросхема LM2596S
Вхідна напруга, В 4,5 ... 40
Вихідна напруга, 1,5 ... 35
Частота перетворення, кГц 150
ККД, % 92
Робочий діапазон температур, °C -40...+125
Вихідний струм, А 3 (2 без додаткового охолодження)
Вихідна потужність, Вт 15 (10 без додаткового охолодження)

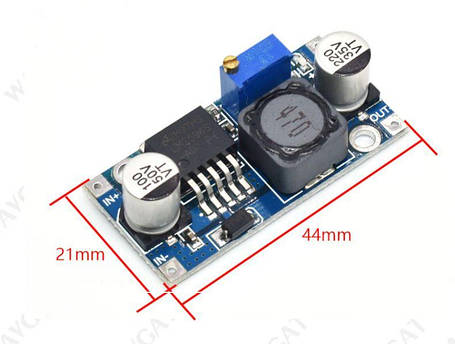

Розміри модуля, мм 45 х 21
