Початкове положення:                        Офіційно відкритий
Тип датчика:                                          Герконовий
Робоча напруга (AC/DC), В:         5 - 240
Максимальний струм, мА:                       100
Макс. потужність датчика, Вт:              10

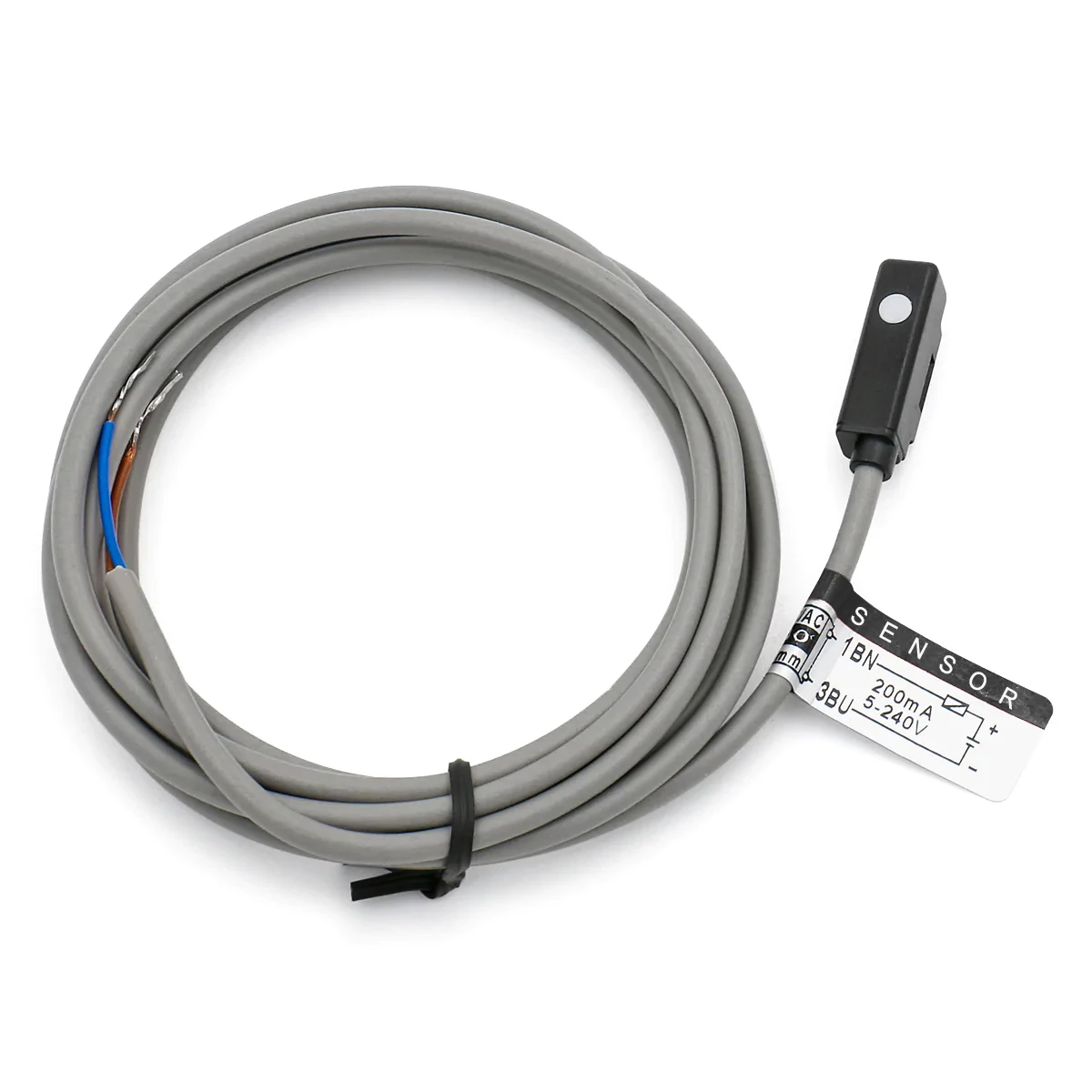

Кабель:                                                  Діаметр 4 мм, з випрямлячем, інгібітор горіння
Довжина кабелю м:                                    2
Індикація:                                            LED
Макс частота використання, Гц:        200
Діапазон температур, oС:                    -10 - 70
Ступінь захисту від вологи та пилу:        IP67

Слово «геркон» походить з перших букв словосполучення «Герметизований КОНтакт».

Звідси й пристрій герконового датчика: пара феромагнітних контактів, запаяних у скляну герметичну колбу.

Якщо до них наблизити постійний магніт, то відбувається їхнє замикання.

Відстань між контактами становить десяті частки міліметра.

Датчики надійні, витримують падіння й незначні удари.

Інертний газ або вакуум усередині колби не дає контактум обгортати під час замикання-розмикання.

Однак, можуть прийти в непридатність, якщо через них пропустити занадто великий струм.

Ще однією перевагою є те, що за невеликого розміру вони розраховані на той самий струм, що й класичне реле.

Герконові датчики є вибухобезпечними.

Кріпиться за допомогою хомута до корпусу циліндра
Датчик підходить для різних круглих пневмоциліндрів
Не вимагають обслуговування й мають стійкість до зношування
Не вимагають фізичного контакту
Брак фізичного контакту призводить до браку биття
Висока частота спрацьовувань
Термін експлуатації не залежить від частоти роботи
Нечутливі до вібрацій
Не накопичують бруд
Водостійкі
Висока стійкість до хімічних реагентів

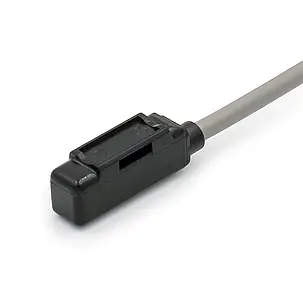

Датчик моделі CS1-M вставляється в поздовжній паз гільзи пневмоциліндра моделі PSK15.
