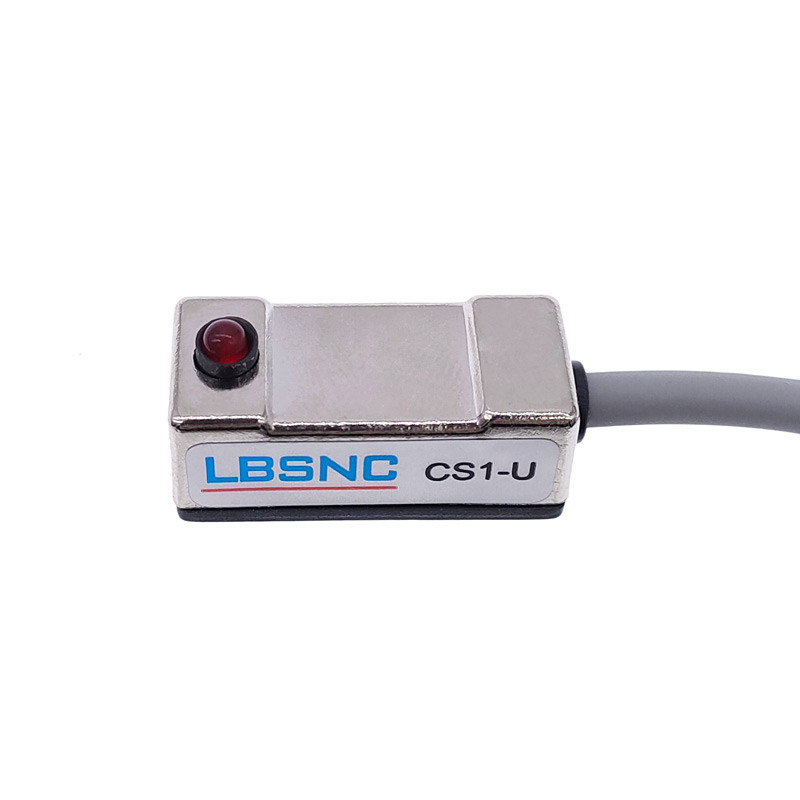

Model |
CS1-U |
|
Operating voltage range |
DC:5v-240v AC:5v-240v |
|
Operating current range |
DC:5-240mA AC:5-40mA |
|
Reaction time |
Max.1ms |
|
Earthquake resistance |
10-50Hz |
|
Operating temperature range |
0-60℃ |
|
Protection level |
IP67 |
|
Indicator light |
LED |
|
Wire length |
2m |
Applicable cylinder range： SC、MAL、MA、C85
Датчик герконовый являє собою дві металеві пластини в скляній колбі.
При підході магніту, пластини стикаються і замикають контакти датчика.
Завдяки вакууму всередині колби контакти не підгорають і мають високу зносостійкість.
При відсутності магнітного поля, контакти датчика розімкнуті.
Датчик CS1-U кріпиться з допомогою кріплення PI до гільзи або ж шпильки пневмоциліндра.
Слово «геркон» відбувається з перших літер словосполучення «Герметизований КОНтакт».
Звідси і пристрій герконового датчика: пара феромагнітних контакту запаяних в герметичну скляну колбу.
Якщо до них наблизити постійний магніт, то відбувається їх замикання. Відстань між контактами становить десяті частки міліметра
. Датчики надійні, витримують падіння і незначні удари
. Інертний газ або вакуум усередині колби не дозволяє контактам обгорати при замиканні-розмиканні.
Однак, можуть прийти в непридатність, якщо через них пропустити занадто великий струм.
Ще однією перевагою є те, що при невеликому розмірі вони розраховані на той же струм, що і класичне реле.
Герконові датчики є вибухобезпечними.
| Основні атрибути | |
|---|---|
| Виробник | CNMAWAY |
| Країна виробник | Китай |
| Ступінь захисту IP | 67 |
- Ціна: 177 ₴
