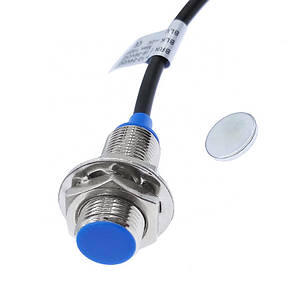

Датчик застосовується в якості кінцевих і базових датчиків ЧПУ осей, для контролю положення рухомих об'єктів. Датчик не вимагає установки, легко монтується за допомогою двох гайок і двох граверів . Датчик заснований на елементі Холу. Зона спрацювання датчика 0-10 мм На задньої торцевої частини датчика встановлений червоний світлодіод індикації.

Характеристики

• Тип виходу: NPN/NC (нормальний стан: відкритий);
• Магнітний датчик - NJK-5002C уніполярний (спрацьовує тільки від одного полюса магніту);
• Харчування - від 5 до 30 В постійного струму (DC);
• Споживаний струм - до 15 мА;
• Вихідний струм - до 200 мА;
• Максимальна відстань спрацьовування - 10мм від магніту;
• Довжина проводу - 1 м;
• Робоча температура - від -25 °C до + 55 °C;
• Ступінь захисту - IP65;
• Габарити - 42 x d12 мм;

Підключення

• Коричневий провід - живлення 5 - 30 В;
• Синій провід - загальний (земля);
• Чорний дріт - вихід.
•
