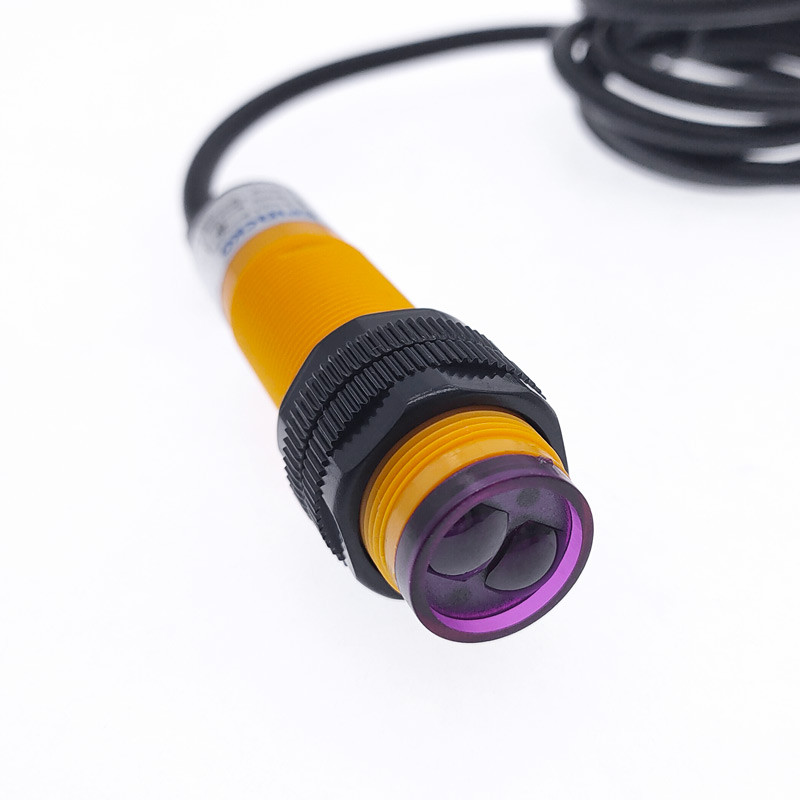

Оптичний (фвідоелектричний) датчик QMBONW E3F-DS30P1 PNP NO відкритий
E3F-DS30P1 — це безконтактний герметичний датчик інфрачервоного типу, який використовується в верстатах зі ЧПК і пристроях автоматизації для визначення положення об'єктів. Внутрішній SMT-чип забезпечує стабільну роботу пристрою. Ця модель чувствительна до пилу, але вібрація на датчик вплив не надає. E3F-DS30P1 оснащен світлодіодної індикацією.
Принцип роботи: датчик створює поле навколо себе та випромінює електромагнітний луч. Щойно промінь відстежить будь-якою непрозорий об'єкт в діапазоні свого виявлення — датчик миттєво подає сигнал червоного кольору.
Особливості оптичного датчика:
-
Не вимагає фізичного контакту з об'єктом виявлення
-
Має високу точність спрацьовувань
-
Нечувствителен до вібрацій
-
Не вимагають обслуговування
-
Стійкий до хімічних реагентів
-
Стійкий к износу
Розшифрування маркування датчика E3F-DS30P1:
E3 - тип (фотоелектричний датчик)
F - матеріал корпусу (пластик)
D - режим відбиття (дифузне)
S - одиниці вимірювання відстань виявлення (см)
30 - відстань виявлення (30 см)
P - тип виходу (PNP)
1 - режим роботи (NO - нормально відкритий)
Технічні характеристики:
Виробник: QMBONW
Модель: E3F-DS30P1
Кількість дротів: 3 (коричневий, синій, чорний)
Матеріал корпусу: пластик
Форма корпусу: циліндрична
Тип виходу: PNP NO (нормально відкритий)
Напруга: 6~36 VDC
Вихідний струм (максимальний): 300 mA
Об'єкти виявлення: непрозорі
Відстань виявлення: 10-30 см ±10%
Час відгуку: 1 мс
Частота відгуку: 300 Hz
Час затримки: 1.5 мс
Тип світла: інфрачервоний 660 nm
Опір ізоляції: 50 мΩ
Температура довкілля: -25 °C...+65 °C
Світлодіодна індикація: є
Ступінь захисту: IP67
Різь: М18х1
Загальний розмір: 82.5x23.5 мм
Довжина з'єднувального дроту: 1.2 м
Вага: 65 г
Основні атрибути | |
---|---|
Виробник | CNMAWAY |
Країна виробник | Китай |
Ступінь захисту IP | 67 |
- Ціна: 178 ₴
