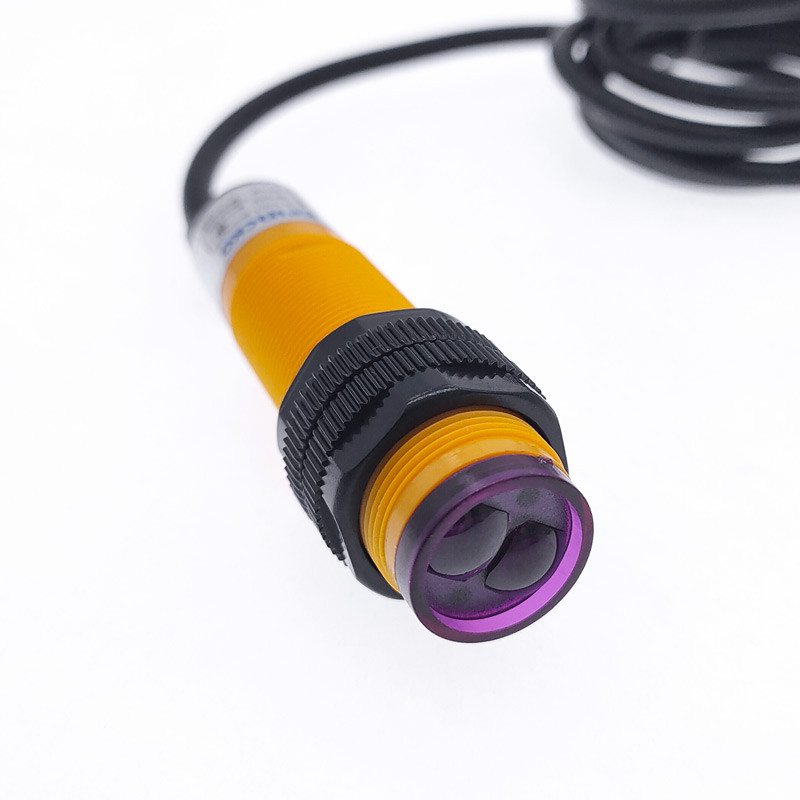

E3F-DS30C4 — це безконтактний герметичний датчик інфрачервоного типу. Використовується в верстатах зі ЧПУ і пристроях автоматизації для визначення положення об'єктів. E3F-DS30C4 чутливий до пилу, але вібрація на датчик вплив не надає. Ця модель обладнана світлодіодною індикацією.

Принцип роботи: датчик створює поле навколо себе та випромінює електромагнітний луч. Щойно промінь відстежить будь-якою непрозорий об'єкт  в діапазоні свого виявлення — датчик миттєво подає сигнал червоного кольору.

Особливості оптичного датчика:

• Не вимагає фізичного контакту з об'єктом виявлення

• Має високу точність спрацьовувань

• Нечувствителен до вібрацій

• Не вимагають обслуговування

• Стійкий до хімічних реагентів

• Стійкий к износу

Розшифрування маркування датчика E3F-DS30C4:

E3 - тип (фотоелектричний датчик)

F - матеріал корпусу (пластик)

D - режим відбиття (дифузне)

S - одиниці вимірювання відстань виявлення (см)

30 - відстань виявлення (30 см)

C - тип виходу (NPN)

4 - режим роботи (NO — нормально відкритий)

Технічні характеристики:

Виробник: QMBONW

Модель: E3F-DS30C4

Кількість дротів: 3 (коричневий, синій, чорний)

Матеріал корпусу: пластик

Форма корпусу: циліндрична

Тип виходу: NPN NO (нормально відкритий)

Напруга: 6~36 VDC

Вихідний струм (максимальний): 300 mA

Об'єкти виявлення: непрозорі

Відстань виявлення: 10-30 см ±10%

Частота відгуку:  300 Hz

Температура довкілля: -25 °C...+65 °C

Світлодіодна індикація: є

Різь: М18х1

Довжина з'єднувального дроту: 1.2 м

Ступінь захисту: IP67

Загальний розмір: 23.5х82.5 мм

Вага: 65 г
