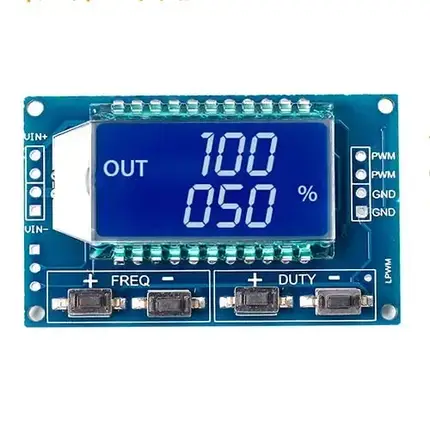

Компактний модуль генератора ШІМ-сигналу XY-LPWM.
Модуль генерує послідовність прямокутних імпульсів (дискретний сигнал, ШІМ) частотою 1 Гц – 150 кГц.
Конструкція генератора XY-LPWM:
Генератор прямокутних імпульсів XY-LPWM має чотири групи контактів:
1. Контакти, позначені VIN+ та VIN-, використовуються для підключення живлення;
2. Контакти, позначені GND, TXD, RXD, використовуються для підключення до генератора сигналу керуючого від комп'ютера або мікроконтролера по TTL або RS232:
Команда F101: встановить частоту 101 Гц (від 1 Гц до 999 Гц);
Команда F1.05: встановить частоту 1,05 кГц (від 1 кГц до 9,99 кГц);
Команда F10.5: встановить частоту 10,5 кГц (від 10 кГц до 99,9 кГц);
Команда F1.0.5: встановить частоту 105 кГц (від 100 кГц до 150 кГц);
Команда D050: встановить шпаруватість 50%.
3. Контакти, позначені PWM та GND, вихідний сигнал прямокутних імпульсів;
4. Група контактів, позначена J3, використовується для прошивки мікроконтролера Nuvoton N76E003AT20.
Генератор прямокутних імпульсів XY-LPWM має дві групи кнопок:
Кнопки, позначені DUTY+ та DUTY-, використовуються для регулювання шпаруватості вихідного сигналу від 0 до 100% з кроком 1%;
Кнопки, позначені FREQ+ та FREQ-, використовуються для регулювання частоти вихідного сигналу від 1 Гц до 150 кГц. У межах від 1 Гц до 999 Гц – крок 1 Гц, від 1 кГц до 9,99 кГц – крок 0,01 кГц, від 10 кГц до 99,9 кГц – крок 0,1 кГц, від 100 кГц до 150 кГц – крок 1 кгц.
При короткому натисканні на кнопки перемикання значень відбувається з кроком, при тривалому натисканні перемикання значень відбувається прискорено.
У межах від 1 Гц до 999 Гц зображення на дисплеї буде без крапки, в межах від 1 кГц до 99,99 кГц – з однією точкою, в межах 100 кГц до 150 кГц – з двома точками.
Напруга живлення генератора становить 3,3 - 30 В, максимальний вихідний струм становить 30 мА. Амплітуда вихідного сигналу дорівнюватиме напруги живлення. Генератор має захист від перевантаження.
Після вимкнення живлення всі налаштування зберігаються в незалежній пам'яті.
Характеристики:
модель: XY-LPWM;
мікроконтролер: Nuvoton N76E003AT20;
дисплей: рідкокристалічний, не кольоровий, з синім підсвічуванням;
діапазон частоти вихідного сигналу: 1 Гц – 150 кГц;
точність частоти: 2%;
напруга живлення: 3,3 - 30 В постійного струму;
максимальний струм, що комутується: 30 мА;
керуючий сигнал: TTL або RS232;
шпаруватість вихідного сигналу: 0 - 100%;
розміри: 52 х 32 х 10 мм;
вага: 13 р.
Основні | |
---|---|
Виробник | CNMAWAY |
Країна виробник | Китай |
Стан | Новий |
- Ціна: 124 ₴
