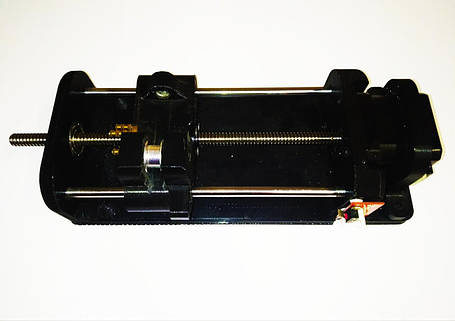

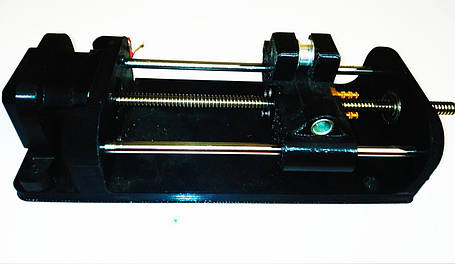

Укладач нитки автоматичний, фото 2
Укладач нитки автоматичний, фото 2
Опис
Характеристики
Інформація для замовлення

Укладач для нитки, ліски, гнучкого дроту і т.д.

У виробі використовується кроковий двигун Nema 17 з гвинтом трапеція.

Матеріал корпусу PET-G, виготовлено на 3Д принтері.

Максимальний хід: 120мм

Керування за допомогою контролера та драйвера крокового двигуна (у комплект не входить).

Пример скетча для ардуино:

//Автор: Ігор Крамаров, Kram409@gmail.com

byte ROW=0;        // кількість рядів
byte FLOOR=0;      // кількість слоїв

// робота кінцевика
const byte GND = 3;
const byte VCC = 4;
const byte koncevik = 6;


const byte dirPin = 10;
const byte stepPin = 11;
const byte enPin = 12;
bool DIR=0;       // напрям двигуна укладача

void setup() {
   pinMode (GND, OUTPUT);
  digitalWrite (GND, LOW);
  pinMode (VCC, OUTPUT);
  digitalWrite (VCC, HIGH);

  pinMode(stepPin,OUTPUT);
  pinMode(dirPin,OUTPUT);
  pinMode(enPin,OUTPUT);
  digitalWrite(enPin,LOW);


// доехать до коцевика
while (digitalRead (koncevik)==HIGH){

  digitalWrite(dirPin,DIR); // Напрямок у бік кінцевика

   digitalWrite(stepPin,HIGH);
    delayMicroseconds(500);       // (500)-виходить 300 оборотів за хвилину (без мікрокроку)
    digitalWrite(stepPin,LOW);
    delayMicroseconds(500);
      }
      delay (100);
  DIR=!DIR;
  digitalWrite(dirPin,DIR);
  for(int x = 0; x < 200*2; x++) {  // мікрокрок(200)* на бажану кількість оборотів (від'їжджаємо від датчика)
    digitalWrite(stepPin,HIGH);
    delayMicroseconds(500);
    digitalWrite(stepPin,LOW);
    delayMicroseconds(500);
  }
}

void loop() {

//прокручиваем укладчик

   for(int x = 0; x < 200; x++)    // Прокручуємо укладальник (200кроків = 2мм, змінюємо значення залежно від діаметру ліски)
    {
      digitalWrite(stepPin,HIGH);
      delayMicroseconds(500);
      digitalWrite(stepPin,LOW);
      delayMicroseconds(500);
    }

      ROW++;                    // додаємо один ряд

      if (ROW==47) {
       DIR=!DIR;  // якщо укладено весь шар змінюємо напрямок укладача
       ROW=0;     // обнулюємо кількість рядів
       FLOOR++;   // додаємо один шар
       delay (100); //Затримка перед зміною напрямку

          if (FLOOR>=30){           // устанавливаем количество слоев, после достижения которых отключаем двигатель
          digitalWrite(enPin,HIGH);
         }
     }

}

Основні атрибути
Виробник Стек
ТипМодуль
Колір Чорний
  • Ціна: 1 500 грн
