Початкове положення: Нормально відкритий
Тип датчика: Герконовый
Робоча напруга(AC/DC), В: 5 - 240
Максимальний струм, мА: 100
Макс. потужність датчика, Вт: 10
Кабель: Діаметр 4 мм, з випрямлячем, інгібітор горіння
Довжина кабелю, м: 2
Індикація: LED
Макс частота використання, Гц: 200
Діапазон температур, С: -10 - 70
Ступінь захисту від вологи і пилу: IP67

Слово «геркон» відбувається з перших літер словосполучення «Герметизований КОНтакт».

Звідси і пристрій герконового датчика: пара феромагнітних контакту запаяних в герметичну скляну колбу.

Якщо до них наблизити постійний магніт, то відбувається їх замикання.

Відстань між контактами становить десяті частки міліметра.

Датчики надійні, витримують падіння і незначні удари.

Інертний газ або вакуум усередині колби не дозволяє контактам обгорати при замиканні-розмиканні.

Однак, можуть прийти в непридатність, якщо через них пропустити занадто великий струм.

Ще однією перевагою є те, що при невеликому розмірі вони розраховані на той же струм, що і класичне реле.

Герконові датчики є вибухобезпечними.

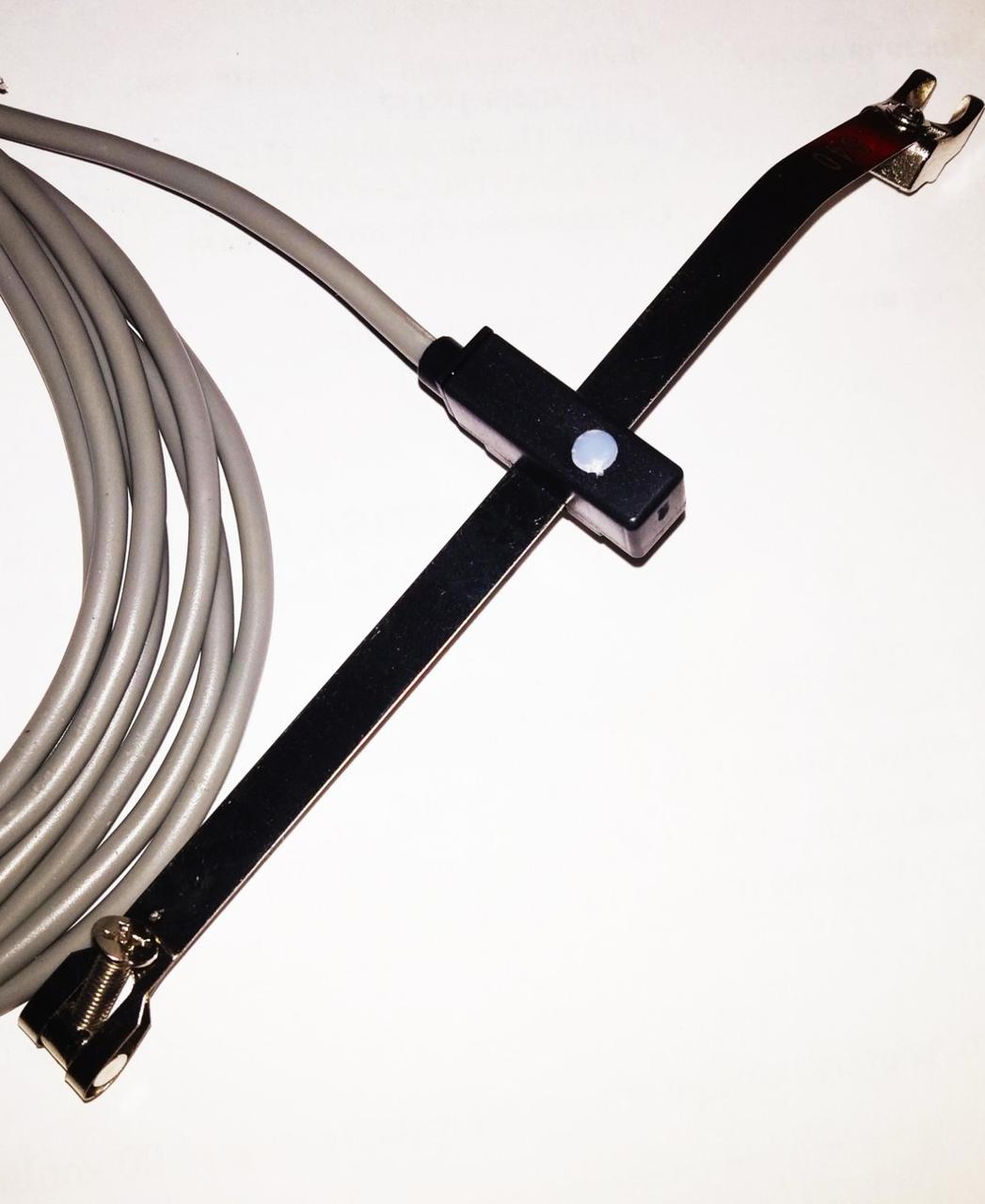

Кріпиться за допомогою хомута до корпусу циліндра
Датчик підходить для різних круглих пневмоциліндрів
Не вимагають обслуговування і мають стійкість до зносу
Не потребують фізичного контакту
Відсутність фізичного контакту призводить до відсутності биття
Висока частота спрацьовувань
Термін служби не залежить від частоти роботи
Нечутливі до вібрацій
Не накопичують бруд
Водостійкі
Висока стійкість до хімічних реагентів


Датчик моделі CS1-M вставляється в поздовжній паз гільзи пневмоциліндра моделі PSK15.
