Драйвери крокових серво-двигунів - значні силові пристрої в конструкції ЧПУ. Це «мозок», який відповідає за виконання заданої програми обробки заготовок.

Вони виконують такі функції:

подача імпульсів від джерела струму на обмотки двигуна;

регулювання подачі струму на обмотку;

підтримка стабільного значення заданого струму.

Отримавши команду від контролера, пристрої формують імпульси струму потрібної амплітуди, частоти та полярності, а потім подають їх на обмотки. Через війну ротор повертається заданий кут.

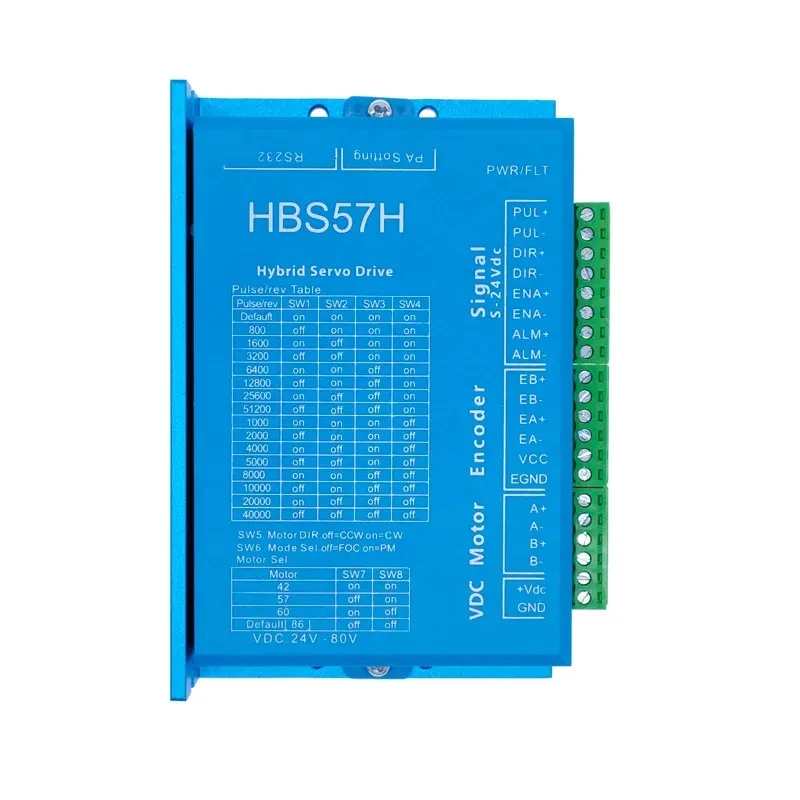

Особливості драйвера крокового серводвигуна HBS57H:

Підходить для гібридних крокових двигунів з енкодером.
16 ступенів поділу кроку, від 1:4 до 1:256, що встановлюються за допомогою перемикачів DIP
Оптоізольовані входи, висока стійкість до перешкод
Захист від перенапруги, низької напруги живлення і перевантаження по струму
Примітка:

1. Джерело живлення не повинно перевищувати VDC 24~80 В.

(Рекомендовано 36-60 В)

2. Рівень вхідного керуючого сигналу становить 5, якщо використовується живлення вище 5В, то необхідно використовувати струмообмежуючий резистор.

3. Під час перевантаження струму, підвищеної або зниженої напруги індикатор ALARM блимає, перевірте правильність схеми підключення, поданих напруг і перезапустіть живлення.

4. Коли індикатор увімкнено, зелений індикатор PWR загоряється.

5. Сумісний з 57HSE2N-D25, 57HB250-76
