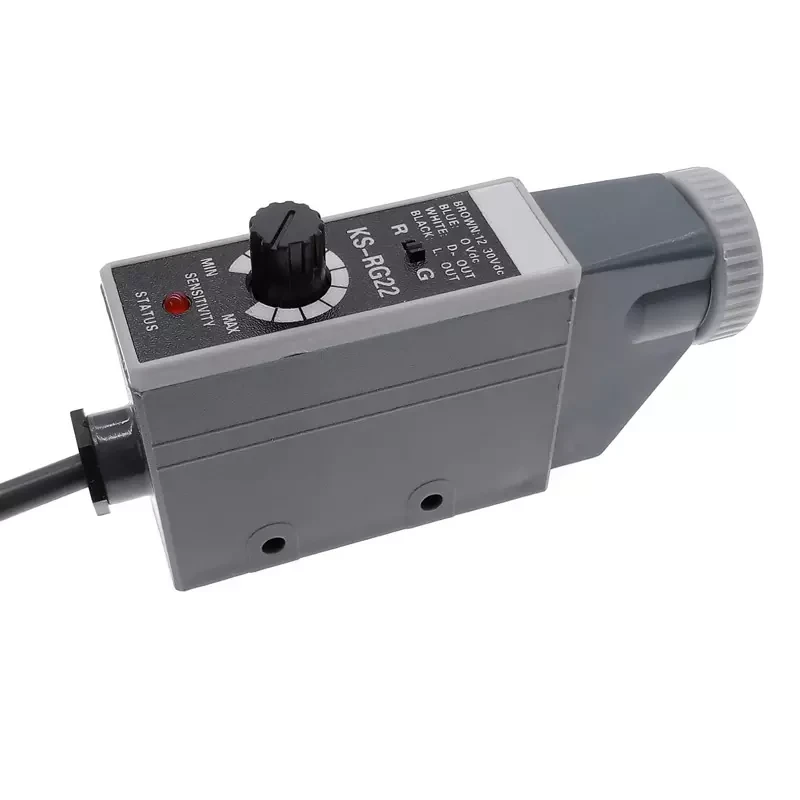

Датчик кольорової мітки KS-RG22 Червоний, зелений промінь світла (на вибір)

Датчики кольору реєструють колір поверхні. Датчики спрямовують промінь світла (червоного, зеленого та синього кольору) на об'єкт, що перевіряється, за відбитим випромінюванням розраховує координати колірності та порівнюють їх із раніше збереженими базовими значеннями.

Якщо колірні координати розміщені в межах встановленого допуску, активується пристрій перемикання вихідного сигналу.

Датчики люмінесцентної мітки виявляють видиме та невидиме маркування, яке стає помітним під дією ультрафіолетового випромінювання.

Флуоресцентні речовини та маркування надійно розпізнаються незалежно від зразка, кольору та властивостей поверхні на будь-якому носії.

Датчики люмінесцентної мітки випускають ультрафіолетове світло з довжиною хвилі ок. 375 нм.

Флуоресцентні речовини перетворюють ультрафіолетове випромінювання на довгохвильове видиме світло.

Відкинуте водночас світло сприймається й оцінюється датчиком.

KS серії знак перемикач фотоелектричного виявлення (колір Mark Sensor) представляє нові продукти, перероблені на основі оригінального Z3N series.

Він має розумніший внутрішній ланцюг і оптичну структуру, експлуатаційні характеристики продукту  стабільніщі.

KS серії фотоелектричного виявлення мітки перемикача (Color Mark Sensor) видається своє власне джерело oflight і сканування на поверхні об'єкта.

Різні кольори поверхні викликають різну кількість світла, відбитого назад, з тим, щоб забезпечити ідентифікацію знака.

Основні особливості:

1. Coaxial оптичний дизайн шлях, гнучкіший на поверхні з високим коефіцієнтом відбиття (Такі, як алюмінієва фольга тощо)

2. Білий, синій, зелений, червоний та інше джерело світла легко розрізняє різні кольори.

3. Small світло ponit, надзвичайно висока роздільна здатність.

4. 0.1-1ms вищу швидкість відгуку, підходить для різних пакувальних машин.

5. Потенціометр чутливого регулювання, немає потреби використовувати інструменти для настроювання.

тип вихідного сигналу: перемикання типу

Матеріал: пластик. IP: IP67

Індикація виходу: червоний світлодіод

Час відгуку: 0.1-1ms

Тип: дифузний тип відбиття фотоелектричний датчик

Виробничий процес: нормальний дротовий

Спосіб під'єднання

Червоний — позитивний полюс,

чорний — негативний полюс,

зелений — вихід (яскрава вспишка) ,

білий —  вихід (темна-вспишка)

Габарити: 88х45.5х22 мм (монтажні отвори 25 мм)

Заявлена дистанція спрацьовування 12 мм ± 2 мм, виявлена, у залежності від типу об'єкта до 35 мм

джерело живлення dc10-30v ± 10%

струм споживання <45mA

Спектр джерела світла білий, зелений, крапка 0,5-1,5 або бар типу

Кут виявлення світла перпендикулярно до поверхні об'єкта, допустима зміна становить ± 15

Схема пристрою: захист від перенапруги, захист від зворотної полярності, захист від короткого замикання на виході

Час відгуку 0.1-1ms режим виходу, як яскравий спалах, і темно-спалах

Індикація виходу червоний светодиод

Вихідна напруга високого рівня VS- (≤1.5) низька level≤1.2v

навантаження 100 мА

аналоговий вихід 0-10 мА

Чутливість одноконтурного регулювання опору навколишнього світла лампи розжарювання lamp3000lx sunlight10000lx

робоча температура -15oC-65 °C

екранований кабель, стандартна довжина 2 м
