Опис продукту:

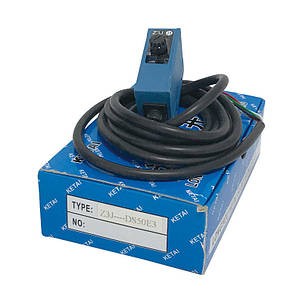

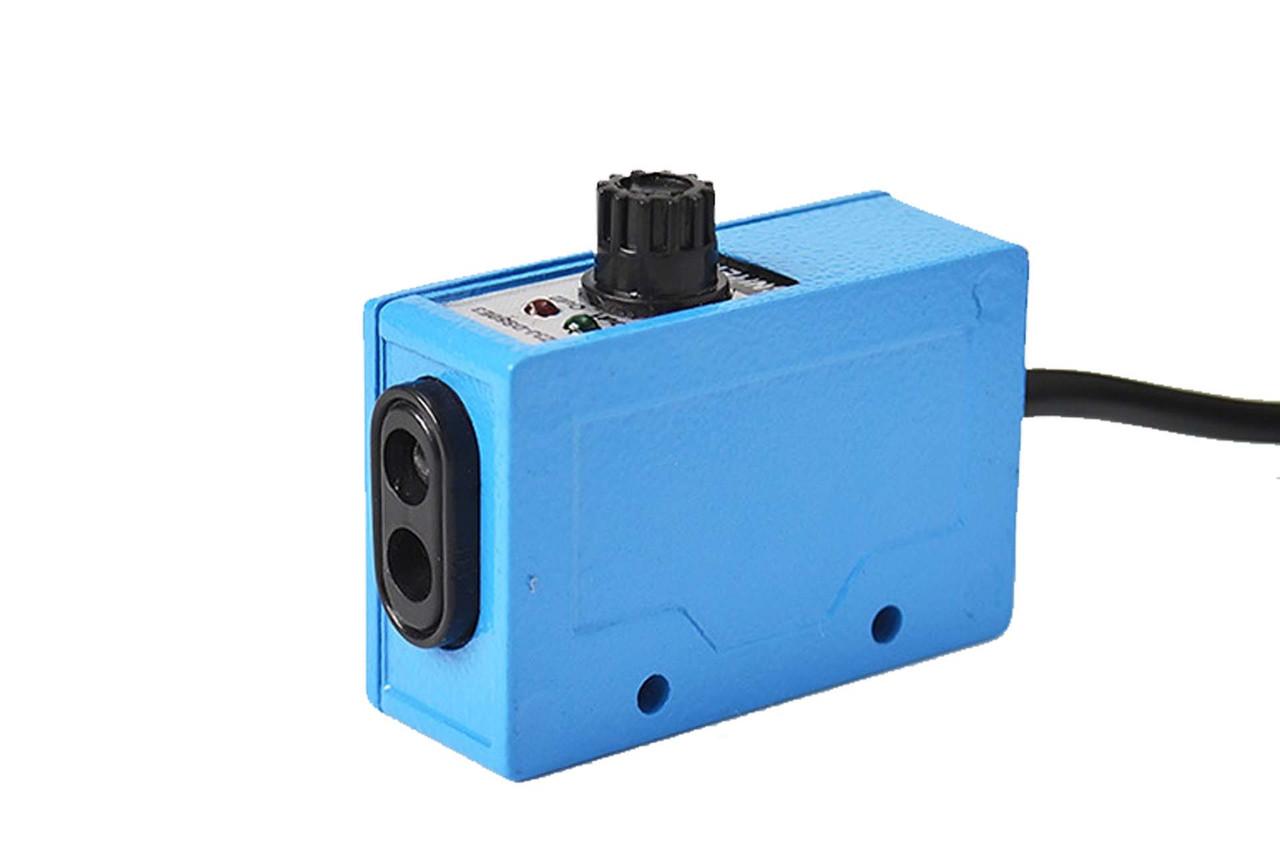

Модель: Z3j-ds50e3.
Напруга живлення: 12-24VDC
Використання температури навколишнього середовища: -15 C ~ 55 C
Методи виявлення: дифузне відображення
Відстань виявлення: 50см, 3 м
Хроматографія джерела світла: інфрачервоний
Світлова пляма:
Швидкість реакції: 2 мс
Струм навантаження: 100 мА
Режим виведення: NPN NO,  PNP NO
Матеріал оболонки: метал

Правила експлуатації:

1. Правила експлуатації інфрачервоного перемикача

Закріпіть фотоелектричний вимикач так, щоб фотоелектричний вимикач був спрямований на потрібний об'єкт, за допомогою регулятора чутливості налаштуйте відстань виявлення фотоелектричного перемикача. Регуляторчутливості можна налаштувати від 0 мм до максимальної для даної моделі відстані для виявлення мети.

Нижня Верхня

Регулятор чутливості

Індикатор режиму виходу

Індикатор живлення

Правила експлуатації фотоелектричного перемикача з детектором мітки

Встановіть фотоелектричний датчик так, щоб дистанція спрацьовування відповідала вимогам. Визначте джерело світла датчика в залежності від пакувального паперу та кольору фотомітки, відкоригуйте режим виходу (світло/тінь) залежно від характеристик приладу. Після цього налаштуйте чутливість у три кроки (нижче наведено приклад виходу датчика, при якому мітки на пакувальному папері світлих відтінків, фон – темних відтінків).

1. Перемістіть пакувальний папір так, щоб світловипромінююча точка опинилася у фоновій області за межами маркування, регулятор чутливості переведіть на мінімум. Потім повільно обертайте регулятор за годинниковою стрілкою, доки світловий індикатор не загориться (точка А).
2. Знову перемістіть пакувальний папір, на цей раз світлова точка повинна потрапити до центру зони маркування, при цьому засвітиться індикатор. Потім повільно крутіть регулятор проти годинникової стрілки до моменту, коли згасне світловий індикатор, запам'ятайте це положення (точка В)
3. Після завершення описаних вище кроків, потенціометр можна зафіксувати в точці С, що знаходиться між точками А і ВЧим більше відстань між точками A і B, тим більше різниця кольорів і стабільніше виявлення. Однак відстань між точками А і В повинна мати щонайменше хоча б один поділ, інакше виявлення не буде стабільним.

Запобіжні заходи
Фотоелектричний перемикач із детектором мітки при виявленні паперу з високим коефіцієнтом відображення (наприклад, фольга тощо) для отримання оптимального результату слід встановити фотоелектричний перемикач під кутом 15° до поверхні паперу.
Для забезпечення високої стабільності виявлення об'єкта необхідно дотриматися двох пунктів: по-перше, дистанція спрацьовування повинна відповідати встановленій величині, щоб гарантувати нормальну роботу з пакувальним матеріалом у дозволеній вібраційній зоні. По-друге, необхідно відрегулювати чутливість відповідно до інструкції. Налаштуйте чутливість кожного разу, коли змінюєте пакувальний папір.
Під час встановлення не допускайте попадання сильного світла прямо на оптичну лінзу, прийміть заходи для захисту від світла.
Температура, вологість, вібрація, поштовхи, корозійні гази робочого середовища можуть вплинути на фотоелектричний перемикач. Вживіть всіх заходів для усунення цих перешкод.
Лінзи необхідно вчасно очищати. Під час встановлення постарайтеся не повертати лінзу вгору, щоб запобігти потраплянню пилу.
