Однофазне твердотільне реле SSR-25VA VR-AC керування змінним резистором, фото 2
Однофазне твердотільне реле SSR-25VA VR-AC керування змінним резистором, фото 2
Однофазне твердотільне реле SSR-25VA VR-AC керування змінним резистором, фото 2
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

Подробнее по ссылке: https://stack.in.ua/g101593851-datchiki-rele

Твердотільні або напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп розжарювання та іншого електрообладнання з резистивним навантаженням (при дотриманні особливих умов для навантаження індуктивного характеру).

В твердотілих реле комутація кіл навантаження здійснюється безконтактно за рахунок комутації вбудованих напівпровідникових елементів, що дає їм ряд переваг перед звичайними електромеханічними реле:

  1. Відсутність іскор і електричної дуги при комутації
  2. Менший рівень електромагнітних перешкод при комутації
  3. Істотно більший ресурс служби
  4. Не вимагають профілактичних робіт в процесі експлуатації
  5. Можливість високого швидкодії (швидкості комутації)
  6. Малі розміри
  • Тип: VR-AC (управління змінним резистором, з регулюванням вихідної напруги)
  • Номінальна керована напруга: перемінний резистор 250 кОм/110 В, 500 кОм/220 В, 1 МОм/380 В
  • Метод управління: фазове управлення
  • Номинальна напруга навантаження: 24-380В AC
  • Падіння напруги: 1.6 В/25 °С
  • Максимальний струм навантаження: 25 А
  • Макс. короткотривалий струм: 410 А
  • Струм витоку: 5 мА
  • Діелектрична міцність: більше 2.5 кВ АС / 1 хв
  • Опір ізоляції: більше 50 МОм / 500 В DC
  • Діапазон робочих температур: -20°С...+80°С
  • Розмір: 6.3 х 4.6 х 2.3 см
  • Вага: прибл. 100 г

Однофазне твердотільне реле SSR-25VA використовується для безконтактної комутації пристроїв з робочою напругою 24 – 380 В змінного струму.
Для використання реле потрібно включити його в ланцюг із робочою напругою 24 – 380 В змінного струму, який потрібно комутувати, клемами «1» та «2». Потім до клем «3» і «4» необхідно підключити керуючий сигнал, зокрема змінний резистор потужністю 2 Вт і з діапазоном опору 250 кОм – 1 МОм. Значення опору змінного резистора безпосередньо впливає на максимальну напругу, що комутується. При опорі 250 ком реле може комутувати напругу 110 В, при 500 ком - 220 В, при 1 МОм - 380 В змінного струму. Значення опору змінного резистора не впливає на максимально комутований струм.

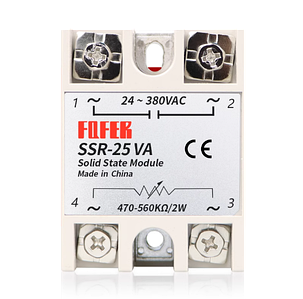

На корпусі однофазного твердотільного реле  є чотири клеми затискача. Клеми "1" і "2" використовуються для комутації ланцюгів. Клеми 3 і 4 використовуються для підключення до реле керуючого сигналу.
Увага! Твердотільні реле типу SSR призначені для комутації навантаження з активної (резистивної) складової та слабо-ємнісного навантаження, наприклад, лампи розжарювання. Твердотільні реле типу SSR не призначені для комутації навантаження з реактивної (індуктивної та ємнісної) складової, наприклад електродвигунів. Для комутації навантаження з реактивної складової потрібно дотримуватись умов: максимальний струм, що комутується, повинен становити 15 – 30% від номінального; обов'язково використання радіатора та вентилятора обдування. Якщо при використанні реле, для комутації навантаження з реактивною складовою, його температура занадто висока – потрібно зменшити максимальний струм, що комутується. Таке нестандартне використання реле використовуйте на Ваш страх та ризик.

Звертаємо Вашу увагу, що в даній серії відсутня гальванічна розв'язка (висновки 1 та 4 мають безпосередній зв'язок). Щоб уникнути ураження електричним струмом високої напруги при торканні потенціометра, рекомендуємо виведення 1 з'єднувати з нульовим або нейтральним проводом електромережі, а 2 виведення через навантаження з фазою.

Основні атрибути
ВиробникCNMAWAY
Країна виробникКитай
