Модуль бездротового управління пульт + приймач (БЕЗ батарейки)

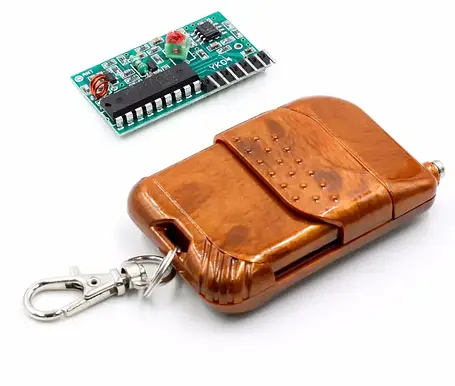

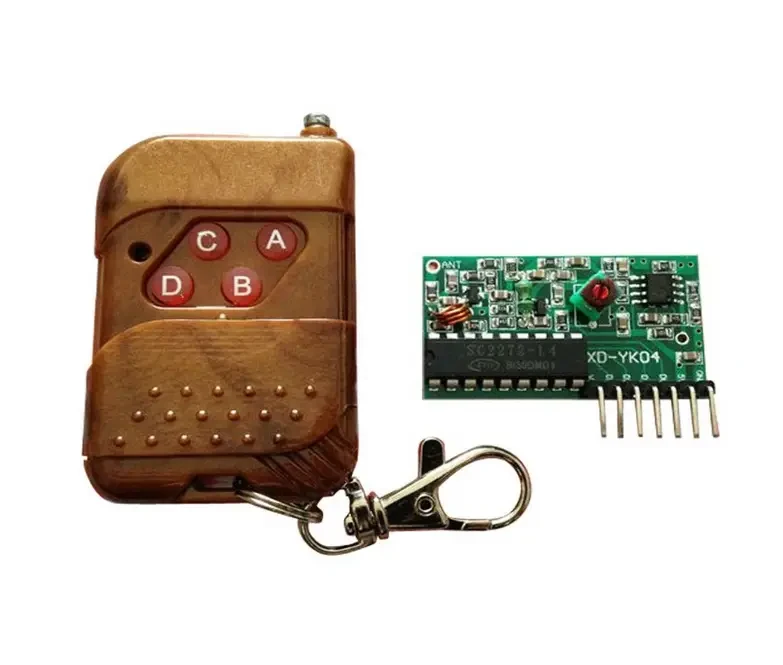

Набір складається з плати і пульта управління. Пульт представляє собою передавач (4 команди), плата - приймач. Модуль зібраний на мікросхемі PT2272. При натисканні на одну з кнопок пульта A, B, C, D передається сигнал. Приймач підсилює сигнал, а на виходах D0, D1, D2, D3 плати приймача з'являється напруга 5 вольт.
Даний модуль працює за принципом: пряме управління (логічна одиниця на виході в момент утримання (натискання кнопки)
Вивод VT – це вивод, на якому з'являється напруга 5 вольт, якщо був прийнятий сигнал від передавача. Виводи 5V і GND служать для підключення напруги живлення. Виводи D0, D1, D2, D3; – це виходи мікросхеми дешифратора PT2272-M4. На цих виходах з'являється напруга +5В, якщо був прийнятий сигнал від пульта управління (брелока). Саме до цих виходів підключаються виконавчі ланцюга. Кнопки A, B, C, D на пульті (брелоку) відповідають виходам D0, D1, D2, D3.

Приймач стійко приймає сигнал від брелока в 15 – 20 метрів. З перепонами ця відстань зменшується, а ось при прямій видимості дальність буде в межах 30 метрів. Очікувати чогось більшого від такого простого пристрою нерозумно, схемотехніка його досить проста.
Характеристики:

Пульт (передавач)

• Робоча напруга: DC12V (23 а / 12 v батарея)
• Робочий струм: 10 мА @ 12 В
• Потужність випромінювання: 10 мВт @ 12 V
• Режим модуляції: ASK (амплітудна модуляція)
• Частота випромінювання: 315 МГЦ
• Відстань передачі: приблизно до 30 м
• Тип датчика: фіксований код
• Розмір (ДхШхВ): 63 * 38 * 14 мм

Плата (приймач)

• Робоча напруга (V): DC5V
• Статичний струм (мА): 4,5 мА
• Режим модуляції: амплітудної модуляції (ООК)
• Робоча температура: 10...70
• Чутливість приймача (дБм): - 105 дБ
• Робоча частота (МГц): 315
• Режим кодування: (фіксований код)
• Розмір (ДхШхВ): 41 * 23 * 7 мм

Комплектація:
- Приймач x 1
- Пульт ДУ (4 кнопки, БЕЗ батарейки) x 1
