Реле твердотільне SSR-100AA управління змінним струмом використовують для комутації нагрівальних елементів, двигунів, трансформаторів, ламп, зварювальних апаратів та інших пристроїв.
Для використання реле потрібно включити його в ланцюг з робочою напругою 24 - 480 В змінного струму, який потрібно комутувати, клемами «1» та «2» (полярність не має значення). Потім до клем «3» і «4» (не дотримуючись полярності) потрібно підключити керуючий сигнал змінного струму з напругою 80 - 250 на включення / вимикання реле.
Якщо на реле подається сигнал, що управляє, то повинен світитися червоний світлодіод, який знаходиться на корпусі реле.

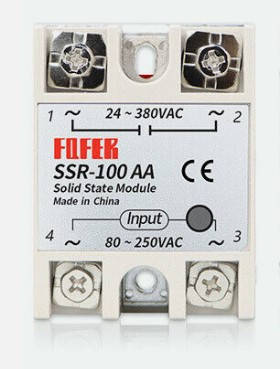

На корпусі однофазного твердотільного реле є чотири клеми затискача.
Клеми «1» та «2» використовуються для комутації електричних кіл. Клеми «3» і «4» використовуються для підключення до реле сигналу змінного струму.
Твердотільні реле мають такі переваги перед електромеханічними:
відсутність іскор та електричної дуги при комутації
гальванічна розв'язка входу та виходу
малі розміри
відсутність брязкоту контактів
істотно менший рівень електромагнітних перешкод
має значно більший ресурс і не вимагає профілактичних робіт у процесі експлуатації
висока швидкодія
невеликі розміри та хорошу тепловіддачу
Опис товару
Тип АС - AC
Робочий струм до 100A (без охолодження до 20А)
Вихідна напруга 24 - 480VAC
Метод керування Комутація при переході струму через нуль
Струм витоку у вимкненому стані ≤5mA
Керуюча напруга 80 - 250VAC
Струм спрацьовування 5 мА/110 В
Міцність ізоляції 2500VAC
Опір ізоляції 500MΩ/500VDC
Робочий діапазон температур -30 - +75°C
Тип реле твердотільне
Основні атрибути | |
---|---|
Виробник | CNMAWAY |
Країна виробник | Китай |
- Ціна: 320 ₴
