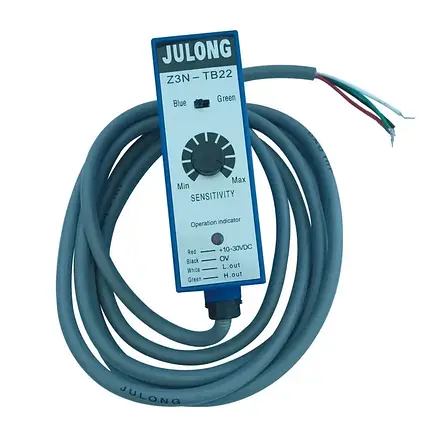

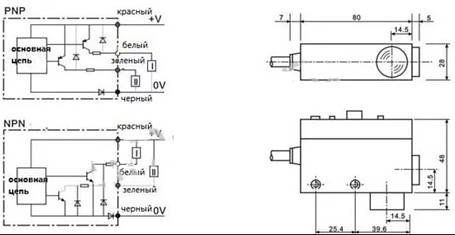

Z3N-TB22 (зелений та блакитний)

Встановіть фотоелектричний датчик так, щоб дистанція спрацьовування відповідала вимогам пакувального паперу, що використовується. Визначте джерело світла датчика (наприклад, зелений), відкоригуйте режим виходу за наявності світла, що відбиває, або темряви на основі характеристик вашого приладу. Після цього налаштуйте чутливість (наприклад, вихід датчика за наявності відбитого світла, світлий папір, фон темний).

Перемістіть пакувальний папір так, щоб світловипромінююча точка опинилася за межами маркування у фоновій області, щоб світло не відбивалося, налаштуйте чутливість до краю. Потім повільно обертайте регулятор за годинниковою стрілкою, доки світловий індикатор не засвітиться.Запам'ятайте положення потенціометра в цей момент, точка А (якщо індикатор не спалахнув перебуваючи на самій "верхній позиції", то точка А буде вважатися "найвищою" в даному випадку).
Знову перемістіть пакувальний папір до світлової точки, щоб світиться індикатор. Потім повільно крутіть регулювальну головку проти годинникової стрілки до моменту, коли згасне світловий індикатор, запам'ятайте положення обертання, точка B.
Після завершення описаних вище 2 кроків, потенціометр можна зафіксувати в точці С між точками А і В, як показано на рис.3. Чим більша відстань між точками A і B, тим більша різниця кольорів і більш стабільне визначення. Однак відстань між точками А і В повинна мати щонайменше хоча б один поділ, інакше визначення буде стабільним.

Перед підключенням приладу до мережі переконайтеся, що джерело живлення відповідає вимогам DC (постійний струм) 10-30±10% і не перевищує 30 В. В іншому випадку є небезпека пошкодити фотоелектричний датчик.
Для забезпечення високої стабільності визначення об'єкта необхідно дотриматися двох пунктів: по-перше, дистанція спрацьовування повинна відповідати величині відхилення для всіх моделей. Наприклад, дистанція спрацьовування дорівнює 12 мм. Під час встановлення необхідно виставити дистанцію спрацьовування на 12мм. Це забезпечує датчику 4 мм противібраційної зони в обох напрямках. По-друге, необхідно відрегулювати чутливість відповідно до інструкції. Налаштуйте чутливість кожного разу, коли змінюєте пакувальний папір.
Під час встановлення не допускайте попадання сильного світла прямо на оптичну лінзу, прийміть заходи для затемнення.
Температура, вологість, вібрація, поштовхи, корозійні гази у робочому середовищі можуть вплинути на роботу фотоелектричного датчика. Зверніть увагу на те, щоб максимально усунути всі ці перешкоди.
Лінзи приладу слід оберігати від забруднення. Під час встановлення приладу, намагайтеся не тримати лінзу вертикально та запобігайте попаданню пилу.
